錢橋化工機械發明公開了一種實用新型端蓋一字開槽裝置，包括機架、送料部、夾取部、切割部和下料部，機架頂部安裝送料部，送料部連接夾取部，夾取部包括推桿氣缸、安裝座、壓合氣缸和夾取槽，推桿氣缸連接安裝座，安裝座上設有夾取槽，夾取槽的對向設有壓合氣缸，壓合氣缸固定在安裝坐上，安裝座初始位置為送料部底部，安裝座移動路徑一側設有切割部，夾取部驅動端蓋與切割部接觸，安裝座的Z終位置下方設下料部。本實用新型提供了一種生產效率高、安全可靠、自動化程度高的端蓋一字開槽裝置。
端蓋一字開槽裝置
技術領域
本實用新型涉及化工機械設備領域，更具體涉及一種端蓋一字開槽裝置。
背景技術

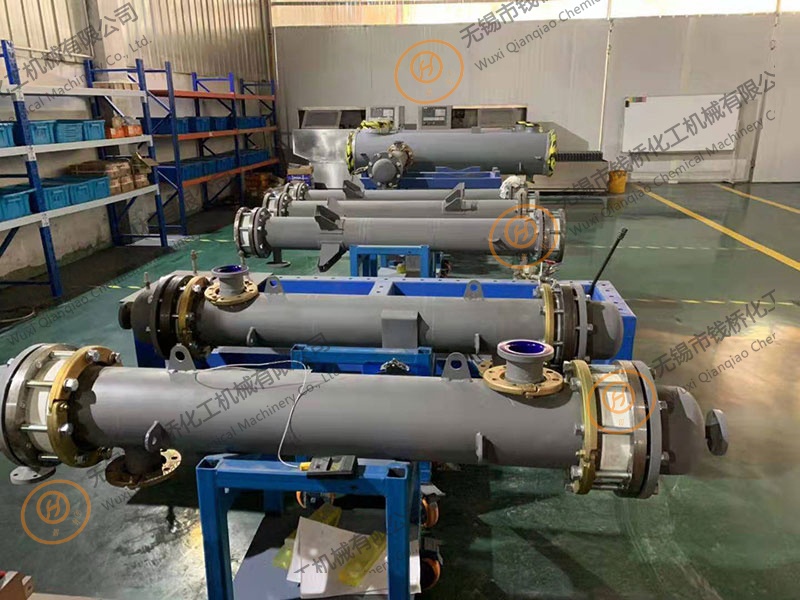

換熱器是一種在不同溫度的兩種或兩種以上流體間實現物料之間熱量傳遞的節能設備，是使熱量由溫度較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝條件的需要，同時也是提高能源利用率的主要設備之一。在現有的技術中通常存在換熱器中的換熱管通常具有兩種材質：搪瓷管和碳化硅管。
無論是搪瓷管或者碳化硅管在與管板配合時因此需要利用密封件進行密封，在搪瓷管或者碳化硅管的端部通常利用四氟端蓋壓合密封件。端蓋的外壁是外螺紋與安裝孔配合，端蓋的端部就需要一字槽以便于將四氟端蓋旋緊，現有的四氟端蓋的一字槽開槽，都是利用人工在鋸片上開具，這樣的方式效率低、不安全。
實用新型內容
為了解決上述問題，本實用新型的目的在于提供了一種生產效率高、安全可靠、自動化程度高的端蓋一字開槽裝置。
根據本實用新型的一個方面，提供了端蓋一字開槽裝置，包括機架、送料部、夾取部、切割部和下料部，機架頂部安裝送料部，送料部連接夾取部，夾取部包括推桿氣缸、安裝座、壓合氣缸和夾取槽，推桿氣缸連接安裝座，安裝座上設有夾取槽，夾取槽的對向設有壓合氣缸，壓合氣缸固定在安裝坐上，安裝座初始位置為送料部底部，安裝座移動路徑一側設有切割部，夾取部驅動端蓋與切割部接觸，安裝座的Z
終位置下方設下料部。
在一些實施方式中，送料部包括振動盤和送料通道，振動盤固定安裝在機架頂部，送料通道一端連接振動盤，送料通道的另一端設于夾取槽的正上方。
在一些實施方式中，夾取槽的形狀與端蓋的形狀一致為圓弧槽。
在一些實施方式中，切割部包括電機、切割鋸片和防護罩，電機設置于機架頂部的下方，電機的輸出端延伸出機架頂部，切割鋸片安裝在電機的輸出端，切割鋸片與端蓋的移動位置平行設置，切割鋸片的外側設有防護罩。
在一些實施方式中，下料部包括下料氣缸、下料槽和集料框，下料氣缸設置于夾取槽的后端，夾取槽的前端的下方設有下料槽，下料槽連接集料框。
本實用新型通過振動盤將需要開一字槽的端蓋排好輸送到送料通道，利用送料通道直接將端蓋放置到夾取槽，由壓合氣缸壓緊，再利用推桿氣缸推動端蓋與切割鋸片接觸完成一字開槽，因此本實用新型具有生產效率高、安全可靠、自動化程度高的有益效果。
附圖說明

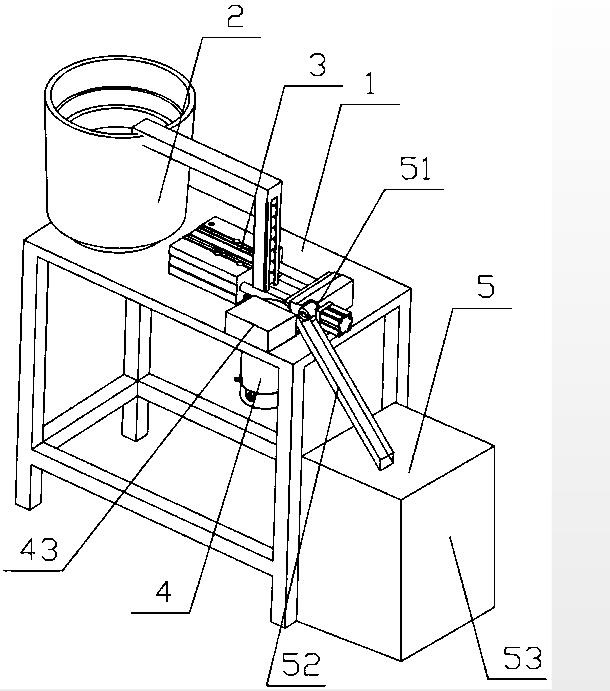

圖1是本實用新型端蓋一字開槽裝置的結構示意圖；
